HY39系列数字接地电阻测试仪

案例介绍

本系列仪器为微机控制的智能型仪器，用于测试电器设备的保护接地端与保护接地的所有可触及金属部件之间的电阻值。现海鹰同系列的产品有HY39B/HY39/HY39A，均为接地电阻测试仪,其各自的技术参数如下所示：
HY39/HY39A主要技术参数：

项目			型号
			HY39		HY39A
测量范围m	测试电流A	25—30	————	0—150
		10—25	0—200
		1—10	0—500
	基本误差		±3%
测试电流	A		恒流：10、25	1—30
	基本误差		±5%	±3%
测试电压（交流）V			≤12	≤6
报警电阻mΩ			0—500
测试时间s			1—99

 HY39B数字程控接地电阻测试仪

主要技术参数：

测量范围：0—500mΩ（≤10A）；0—200mΩ（＞10A且≤25A）；0—150mΩ（＞25A）

报警值：  0—500m内任意值        测量电流：1—30A 恒流

测量精度：±3%                   测量电压： ≤6V

测试时间：1—99s                  输出频率：50Hz/60Hz选择

驱动方式：线性功放

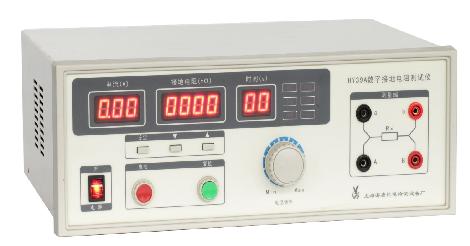

HY39系列的接地电阻测试仪的外形基本相同，以HY39A为代表，外形如下图所示：

HY39A数字接地电阻测试仪
