RCT-15型自动绕组冲击电压试验仪

一、 概述：

      RCT-15型自动绕组冲击电压试验仪适用于额定电压1140V及以下中小型电机散嵌或成型绕组输出接线端子之间，接线端子与电机外壳之间耐冲击电压水平的检测。

      电机在运行过程中会受到雷电过电压（微秒级陡波）或操作过电压（数十至数百微秒级陡波）的冲击，即使仅遇到操作过电压时，也会造成电机工作不正常严重时甚至造成重大的事故。

      RCT-15型自动绕组冲击电压试验仪产生标准雷电冲击波，模拟雷电过电压对电机在生产过程中进行检测，将隐患消除在电机出厂之前，并将一般对地冲击电压波形阅读，使判断更直观，结论更准确。

      RCT-15型自动绕组冲击电压试验仪设计指导思想、整机主要技术指标均符合下列标准中有关条文。

      GB/T775-1997       旋转电机基本技术要求

      GB/T16927-1997     高电压试验技术

      GB/T31111-1997     绝缘配合

      GB/4711-93         中小型旋转电机安全通用要求

二、主要技术参数：

1、电源电压：220V±5%  60/50Hz±2%

2、冲击波峰值电压：0.3~15kV范围内连续可调。

3、试验电压波形为标准雷电冲击波电压波形：

波形时间：1.2µS(允许误差±30%)

半峰值时间：50µS(允许误差±20%)

4、工作状况：

试验电压极性：正负极性输出

试验间隔时间：>1S

试验次数：3次

5、峰值电压表显示：0.3~15KV

6、输出能量：≤1.8J

7、绝缘电阻：电源输入端对机架的绝缘电阻≥20MΩ

8、介电强度：电源输入端对机架能承受1500/50Hz，1分钟耐压试验无飞弧现象。

9、环境温度：0-40ºC

10、 相对温度：40ºC时≤80%

11、外型尺寸：640×520×330

12、重量55Kg

13、样式：柜式

14、示波器技术参数参看附件《示波器说明书》

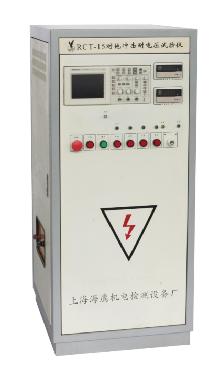

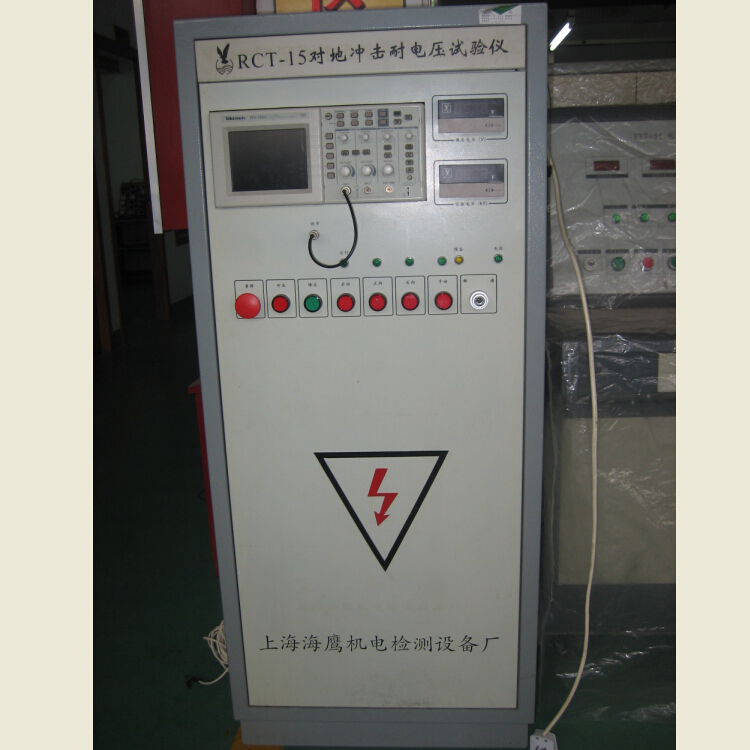

三、实物图
