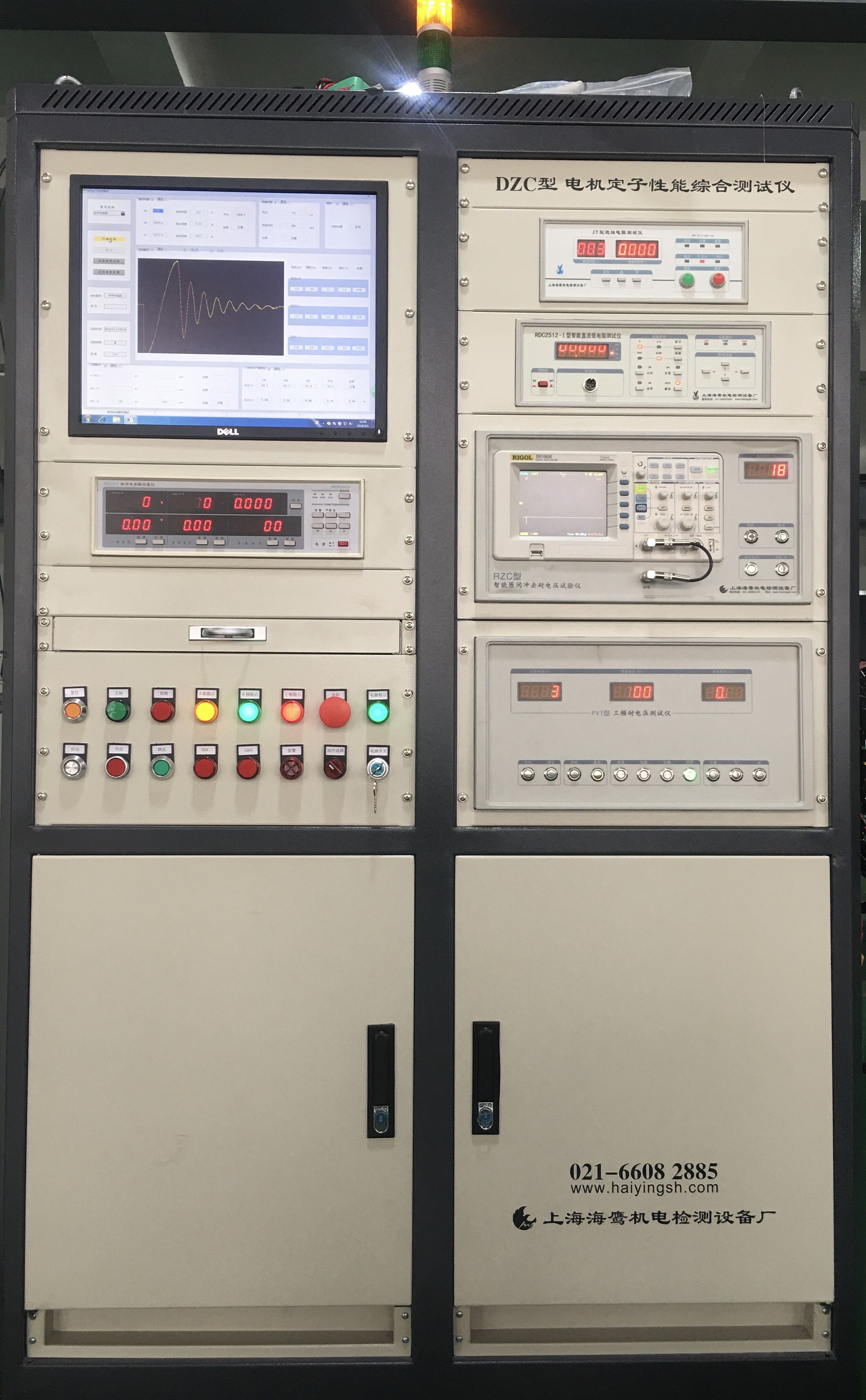

MD-HY-1T二工位电机定子电气性能综合试验仪（三相）

1．功能：

本试验仪是适用于380V/55KW及以下中小型三相交流电机定子的直流电阻、绝缘电阻、工频耐电压、匝间耐电压、三相电流平衡试验和相序检测的综合测试设备。系统采用工控机主控，可预置被测电机定子标准参数，只需一次接线完成全部测试项目，自动分析、判断各项测试结果。并具统计、存储、打印等功能。中文操作界面, 测试项目单项或多项可选。



2．三相电机定子测试项目和主要技术参数：

直流电阻测试：

电阻测量范围：     20mΩ-2kΩ    自动量程转换     ±0.2%

试验时间            1-999s         连续可调

分别测量绕组的端间和相间的直流电阻并计算平均值，可将当前环境温度测试的电阻值换算标准温度为25℃时的值。

绝缘电阻测试:

测量电压：  500V/100 0 V 二档

测量范围：  0~200MΩ                自动量程转换     ±3%

试验时间     1-999s                连续可调

测量绕组对地的绝缘电阻值。

匝间耐压试验：

试验电压：  0.3～3kVp             连续可调     ±5%

检测模式： 面积比较，频率比较

分别对绕组A-B, A-C, B-C进行匝间耐压试验

工频耐压试验：

试验电压：     0.3～3kV/AC       连续可调。      ±5%

报警电流:      1～500mA          连续可调        ±5%

试验时间         1-9999s            连续可调

分别对绕组对地的和绕组对绕组之间工频耐压试验，即（ABC-G）绕组对绕组之间工频耐压试验, 即（AB-CG）和（A-BCG）。

三相电流平衡试验：

各相电流测量范围：    10mA-30A     自动量程转换         ±1%

试验电压/最大输出电流： 20V/30A

试验时间：              1-99s            连续可调

相序试验：

判别绕组的旋转方向正确与否（仅限6个出线端的绕组试验）。

输出测试接线端的数量:

共: 7个，其中绕组：6个；外壳：1个

测试项目:

单项或多项组合可选, 多项组合测试按直流电阻--绝缘电阻--匝间耐电压--工频耐电压--相序--三相电流平衡试验顺序。

工位选择:

可以进行工位一和工位二两个工位的选择，当工位一处于测试时，工位二可以拆接电机线，提高测试效率。
