产品介绍

一．    简介

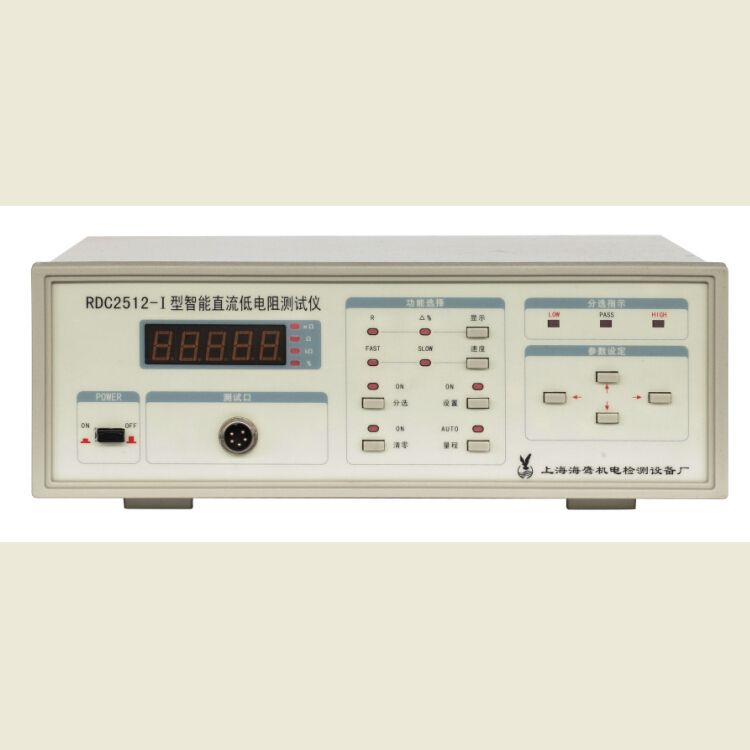

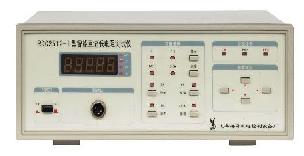

RDC2512-I智能直流低电阻测试仪专用于测量各种电阻。本机可测量1μΩ到20kΩ范围的电阻。

本机另外附加分选功能。在分选状态时，可选择显示电阻值或百分比值，且可依设定值判别电阻值太大、太小或为良品。

本机有如下特点：

A. 电阻测量范围宽：20mΩ～20kΩ七个测量档(1μΩ～20kΩ)。

B. 测量速度可变：慢速2.5次／秒，快速10次／秒。

C. 高精度：基本精度：±0.2％+2字

D. 两种显示方式：电阻值或百分比值。

E. 分选功能：LOW，PASS，HIGH，讯响输出。

F.  面板按键清零功能。



二、技术性能参数(SPECFICATIONS)

(18℃～28℃  RH≤75％)

量程	20 mΩ	200mΩ	2Ω	20Ω	200Ω	2kΩ	20kΩ	9-RANGE
精度	±0.5％+2字	±0.2％+2字						±％RDC+字
开路电压	<1.0V				<4V			DC
分辩率	1μΩ	10μΩ	100μΩ	lmΩ	10mΩ	100mΩ	lΩ
温度系数	100ppm	50ppm						误差

显示：最大19999字，LED

触发：连续／单次

测量：4端(2根电压检测端，2根电流驱动端)

量程：自动／手动

分选：分选ON／OFF

采样速度：快速10次／秒，慢速2.5次／秒

环境：  工作温度：0～40℃，    存储温度：  -40℃～+75℃

        工作湿度：0～85％  R.H.

电源：220VAC，50Hz

重量：4kg

RDC2512-I共有十个按键，按键功能如下所述：

l.  清零：清零功能按键(夹子一定要按要求互夹)，按了此键会将面板显示之电阻值扣除归零(OFFSET值)，以后的测量值显示为扣除此OFFSET值，在清零ON时(LED亮)显示零(在按左右键后的1秒钟内，清零无效)。选择某档，再按“清零”键，就完成该档的清零。在分选、设置时按“清零”键无效。若夹子未按要求互夹，则按“清零”键无效。

2. >：当在测量状态时，功能为量程向上一档选择键；当在设置状态时，功能为向右移数位；在其它状态无效。

3. <：当在测量状态时，功能为量程向下一档选择键；当在设置状态时，功能为向左移数位；在其它状态无效。

4. ∧：当在设置状态时，功能为数据递增(仅在设置状态有效)。

5. ∨：当在设置状态时，功能为数据递减(仅在设置状态有效)。

6. 分选：分选功能选择键，如果ON时，分选功能有效，可显示百分比值，及比较输出。在设置与清零状态时，无效。

7. 显示：分选功能ON时，视窗显示电阻误差百分比，(要显示百分比时，一定要在分选ON时)。

8. 设置：分选参数设置功能选择ON可依次设置标称值、负极限百分比偏差值、正极限百分比偏差值，用上、下、左、右键进行参数设定。若标称值设为0，标称值设置无效。

9. 量程：量程自动选择，AUTO(LED亮)时，仪器自动选择量程。在设置、清零时，无效。

10.速度：测量速度选择键，共有2个测量速度，快速(FAST)及慢速(SLOW)，每按一下，换另外一种测量速度。在设置状态时，无效。
